一、基本箱体

底部

圈梁

14#热镀锌槽钢

横梁

14#镀锌槽钢+80*80*2.0mm+30*50*1.5mm

最底部

最底部铺装小瓦楞板

地面

设备间部分2.5mm 304不锈钢花纹板（国标，略带下差），水箱底板3.0mm平面板（国标，略带下差，见水箱部分的报价）。

踢脚线

100mm高 304不锈钢踢脚线

顶部

龙骨框架

主：100mm*50mm*1.5mm镀锌方管
辅：40mm*80mm*1.2mm镀锌方管
20*30mm木方

墙板

1.0mm厚单瓦楞板（国标，略带下差）

保温

100mm±20mm聚氨酯保温（瓦楞喷涂会有2公分范围内的凹凸）

吊顶

12mm厚竹纤维吸音板

角件

角件吊头1个

立面

立柱

150mm*150mm*1.5mm（L角柱）

墙板

1.0mm厚单瓦楞板（国标，略带下差）

框架

80*80*2.0mm+40mm*80mm*1.2mm镀锌方管+20*30mm木方

保温

100mm±20mm聚氨酯保温（瓦楞喷涂会有2公分范围内的凹凸）

吊顶

12mm厚竹纤维吸音板

二、箱体配件、配套设施

门

单门

镀锌板防盗门1个，1.0*2.1米，

门锁

指纹锁

户外防水指纹密码锁

基本用电

插座线

2.5mm²

空调线

4mm²

灯线

1.5mm²

监控线

6类监控专用网线

信号线

4*0.5mm²信号屏蔽线，2路

开关、插座

空调16A三孔1个；单联开关面板1个，五孔插座2个。

照明

LED 灯

高亮度LED灯  4个

排水系统

水篦子

304不锈钢水篦子
（150宽*580长*25槽高*1.5mm厚）

排水槽

304不锈钢排水槽

与宽度等同

暖风机

暖风机

3KW

自动控温

消防

应急照明灯

铝合金外壳照明灯1个

安全指示牌

不锈钢外壳安全指示灯1个

灭火器箱

2只装

灭火器

2个4KG干粉灭火器

外观装饰

简单公司名称logo、一体化智慧泵房字样

三、水箱

底板

304不锈钢3.0mm（实测板厚2.75mm-2.78mm）

10*2*1.518
内含拉筋，含一副爬梯，底部铺发热电缆2.5KW（厂区内制作）

侧板

304不锈钢3.0mm（实测板厚2.75mm-2.78mm）

顶板

304不锈钢1.5mm（实测板厚1.32mm-1.35mm）

四、设备及安装

设备型号

CMI8-40T

主要部件名称

性能参考

数量

备注

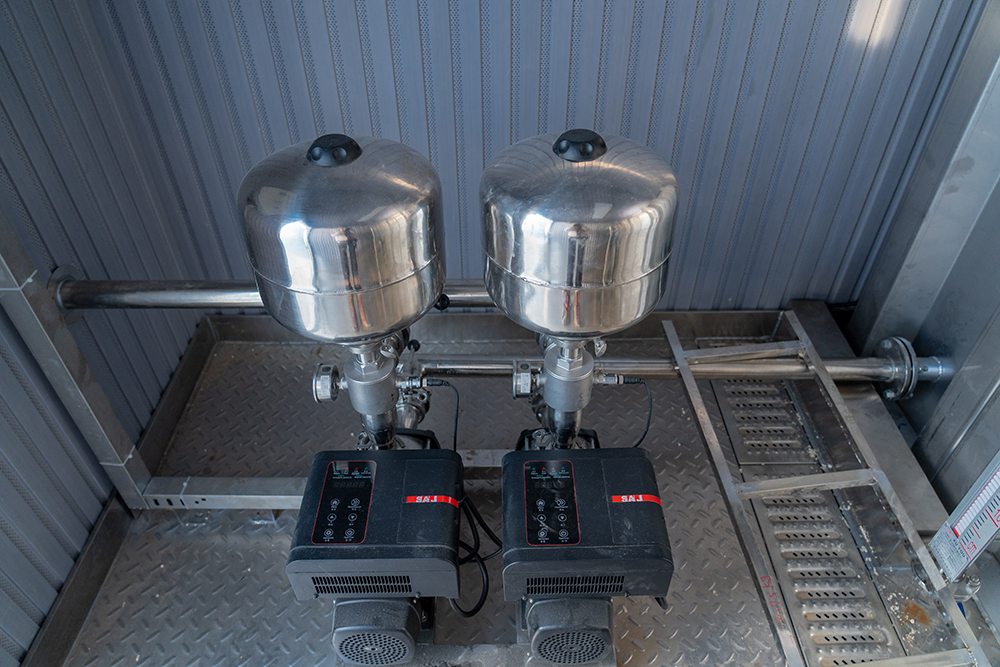

CMI8-40T恒压泵组

Q=16m3/h

1组

凌霄恒压泵组

H=45m

(一用一备)

N=2.2kw

品牌为甲方指定，乙方不质保泵组设备

配电箱

电源配电箱

1个

工业插头

工业插头

125A 5芯连接器+插头

电缆

配套电缆

1套

液位计

液位计

1支

水箱进水  管路

DN100 泵房内

1套

304 不锈钢材质
（带快速接头）

水箱出水管路

DN50 泵房内

1套

304 不锈钢材质

泵组出水管路

DN50 泵房内

1套

304 不锈钢材质
